什么是pcb抄板,pcb抄板方法

发布日期:2019-12-09 11:51 浏览次数:28次

什么是pcb线路板抄板?

  PCB线路板抄板又称PCB克隆,简单来讲pcb抄板就是在已有电子产品实物或电路板实物的前提下,利用反向研发技术手段对PCB板进行逆向解析,将产品原有的PCB文件、物料清单、原理图文件及PCB丝印生产文件进行1:1还原,再利用这些高科技术对资料和生产文件进行元件焊接、PCB制板、测试及调试,最后完成原线路板样板的完整克隆。


线路板抄板打样,pcb线路板抄板,专业pcb抄板公司,电路板抄板价格,pcb抄板教程,快速pcb抄板,pcb抄板费用

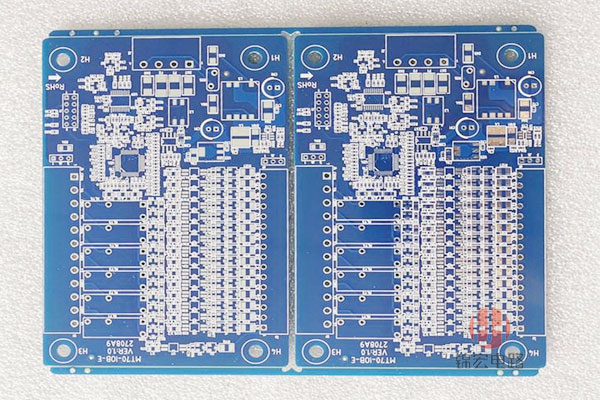

pcb板如何抄板?pcb抄板方法及步骤

  1、当我们从客户哪里拿到一块完整的PCB线路板时,首先要记录好PCB板上所有元器件型号、参数及位置,特别是二三级管的IC缺口方向,最好用照相机拍几张清晰的照片,以便后面我们不确定位置的时候可以参考。

  2、拆除PCB板上所有元件,将PAD孔里面的锡去掉后并用酒精把线路板清洗干净后,放入扫描仪内进行扫描,再用水纱纸将顶层和底层轻微打磨到铜膜发亮,再次进行扫描,这里需要注意的是:在进行扫描时PCB摆放位置一定要横平竖直,否则扫描的图象就无法使用。




深圳pcb抄板,pcb线路板抄板是什么,pcb电路板抄板,pcb板抄板,pcb抄板打样,pcb专业抄板

  3、调整好画布的明暗度和对比度,使有铜膜的部分和沅铜膜部分有强烈对比性,然后将次图转化为黑白色,以便检查线路是否清晰。将图层保存为黑白BMP格式文件TOP.BMP和BOT.BMP。

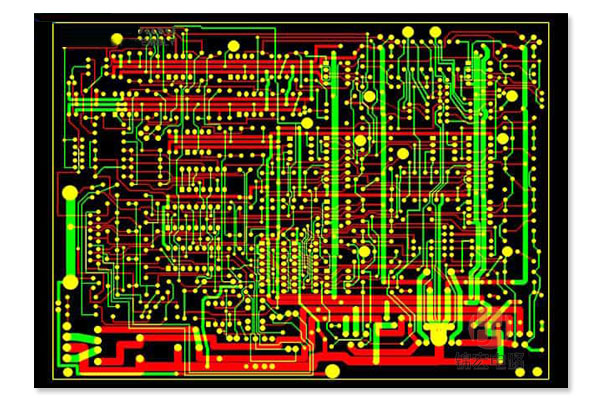

  4、将两个BMP格式文件分别转化为PROTEL格式文件,再在PROTEL中调入两层,如过两层的PAD和VIA的位置基本重合后,在PROTEL中将TOP.PCB和BOT.PCB调入,合为一个图层就可以了。
