pcb制作能力

为什么要选择我们?PCB打样/批量生产一站式服务工厂

锦宏电路PCB打样批量生产厂家,现拥有深圳江西两个生产基地,致力为中高端客户提供高品质PCB线路板产品;

专注于服务汽车电子、通讯设备、工业控制、仪器仪表、安防设备、医疗器械、消费类电子等制造领域的企业,为其提供专业的PCB小批量打样、PCB批量生产服务。

线路板快速打样
PCB源头工厂
深圳/江西两地都建有实体工厂
设备齐全,免中间外发时间,品质可时实把控
生产线路板厂
PCB打样
提供小批量PCB打样服务
定位PCB批量生产企业,品质更保障
线路板打样工厂
PCB批量生产

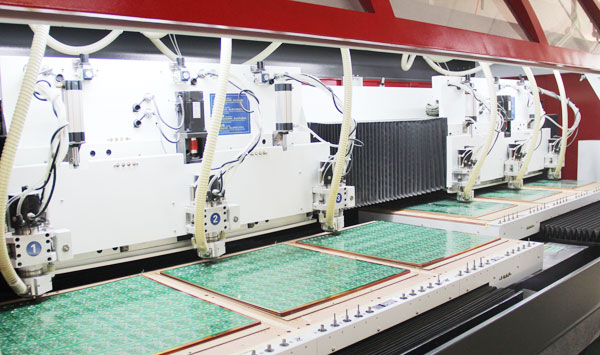

采用最先进的生产和测试设备
批量生产、品质稳定、交期准时
线路板抄板打样
PCB打样生产 · 表面处理可订制哪几种工艺
pcb proofing production and surface technology
甄选优质原材料严格测试捍卫品质第一关
优质原材料
PCB原材料板材,采用A级料,品质有保障

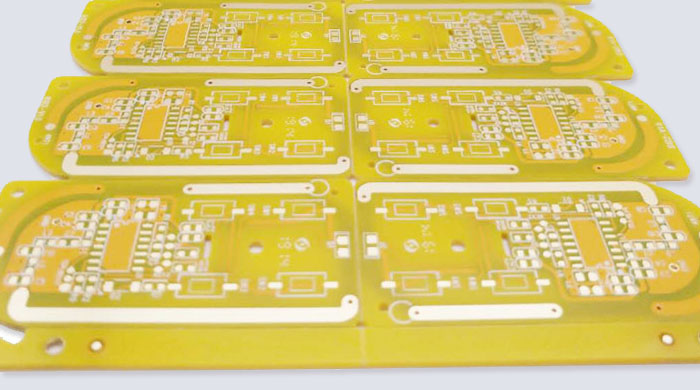

精湛的印刷工艺
采用广信感光油墨符合环保标准,经高温烘烤,油墨色泽光鲜亮丽,字符清晰,特殊油墨(哑光油墨,紫色等)均可印刷
清细化制作过程
可制作喷锡/沉金/镀金/OSP/镀银等多种PCB表面处理工艺,所有产品出厂前,严格按行业标准进行测试
全国包邮
借助国内顺丰速运、跨越、中通快递、韵达等快捷的速递网络(可按客户指定快递公司)我们承诺将产品及时送达到您手中
 PCB打样生产工艺参数
PCB样品打样 批量生产
 层数  1-30  1-20
 板厚  0.2-5.0mm  0.6-4.0mm
 最小机械孔径  0.1mm (4mil)  0.2mm (8mil)
 最小镭射孔径  3mil (0.075mm)  4mil (0.1mm)
 最小线宽  3mil (0.075mm)  3mil (0.075mm)
 最小间矩  3mil (0.075mm)  3mil (0.075mm)
 阻抗控制  +/-5%  +/-10%
 最大铜厚  6oz (盎司)  4oz (盎司)
 最大板子规格  680*1200mm  680*650mm
 板材  FR4/Hi-Tg/Rogers/Halogen Free
 RCC/PTFE/Nelco/LED
 表面处理  Spray tin/Sunk gold/gold-plated/Golden finger
 Carbon oil/osp
 特殊加工  埋盲孔/阻抗板/金属基板/高精密/半孔/邮票孔
PCB打样批量生产周期
层数 批量 样板 加急
 单面板  6 day  3 day  48小时
 双面板  8 day  5 day  2 day
 四层板  10 day  6 day  3 day
 六层板  12 day  6 day  4 day
 八层板  12 day  7 day  5 day
 十层板  14 day  10 day  6 day
 十二层板  14 day  10 day  8 day
 十四层板  18 day  12 day  10 day
 十六层板  18 day  12 day  10 day
 十八层板  20 day  14 day  10 day
 二十层板  20 day  14 day  10 day
 LED铝基板  5 day  3 day  72小时
 备注:此交期不含工程处理时间,常规为1天,具体交期请与我司工作人员联络。
电路板抄板打样

PCB打样生产 · 客户须知

-------- Notice to customers ---------

品质源于技术

Quality comes from technology ①、70分钟的图电时间,保证孔铜厚度 18-22um,面铜厚度大于 35um; ②、沉铜后做 背光测试,保障孔铜的附着力; ③、蚀刻后做 切片分析,保障孔铜厚度及面铜厚度; ④、AOI光学扫描,保障线路的直通率(防止开路、短路、线幼); ⑤、高速螺杆飞针机测试,保障板子的良率; ⑥、阻焊采用LED平行曝光机曝光; ⑦、高精度激光文字打印。保证文字清晰度和精准度;
电路板加急打样
专业电路板抄板打样

PCB打样生产注意事项

Matters needing attention ①、默认工艺:是仅限1.0-1.6mm板厚,无铅喷锡,铜厚1OZ,绿油白字; ②、文件格式:我们仅接受DXP,Protel99,PADS,CAM以及Gerber文件; ③、关于物流: 全国包邮,合作物流公司有:速尔、顺丰、韵达、跨越等; ④、有特殊工艺者,请务必注明或联系客服业务专员; ⑤、过孔工艺只满足圆孔、邮票孔,不做方孔等其他异性过孔; ⑥、老客户每月有两次排加急单机会 (免加急费);
