当前位置:线路板厂 >> 音响线路板 >> 汽车音响线路板工厂

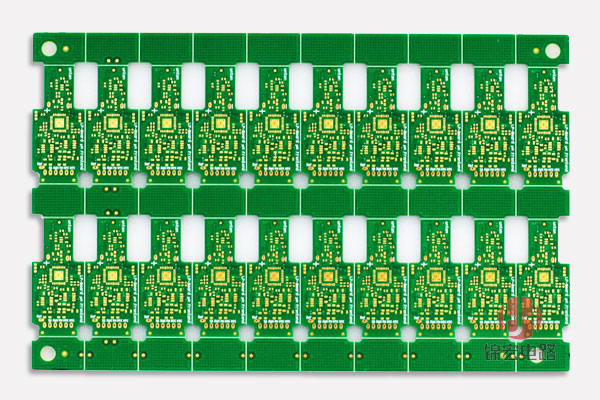

  • 蓝牙音箱线路板,蓝牙小音响电路板
  • 产品名称:

    蓝牙音响pcb板

  • 产品规格:63.1mm*48.3mm
  • 线宽线矩:0.261/0.273mm
  • 表面工艺:镀金工艺
  • 7

全国热线

0755-82593853

产品详情

  蓝牙音响电路板pcb设计注意事项:

  1、蓝牙音响线路板天线部分发设计:

  a:蓝牙IC到天线走线应当走直线或圆滑型路线。

  b:天线有效部分周围和背面不应设计有元器件、布线和铺铜。

  c:天线应该设计在电路板的板边部位,尽量朝前面板,周围需避开铁质结构部件。

  d:设计蓝牙音响PCB板时,应根据PCB板大小选择相应天线的类型,小板选择蛇形天线,大板选择倒F型天线。



自行车蓝牙音响pcb板,无线蓝牙音响pcb线路板制作工厂


  2、蓝牙音响线路板走线原则部分设计:

  a:关键信号及高速信号走线设计尽量短。

  b:一条走线上尽量不要超过两个过孔,走线拐角设计应尽可能大于90度。

  c:双层板布线时,两层导线适合相互垂直、斜交、或弯曲走线设计,功放IC下方多打过孔与GND连接,禁止功放IC下方设计走线。

  d:双层蓝牙音响PCB板中没有地线层,晶振电容地线应使用尽量短线连接至器件上离晶振最近的GND引脚,尽量减少过孔。


本章关联词:蓝牙音箱线路板,蓝牙小音响电路板
上一个产品:没有了
下一个产品:大功率音响电路板
