印刷电路板外形加工四大特殊技术

发布时间:2019年10月11日  点击次数:

  凡从事过印制电路板加工的朋友都深有体会,线路板外形加工是印制电路板过程中的难点之一,大多数线路板为矩形形状,但也有些少数线路板外形特殊,下面让我们一起来了解下印制线路板外形加工的几个方法:

  1、铣外形

  利用数控铣床加工外形,需提供铣外形数据以及相应管位孔文件,这些数据均由编程人员提供,由于线路板拼板间距不可能很大,一般为3mm左右,因此铣刀直径一般为3mm。先在铣床垫板上钻管位孔,用销钉将印制板与铣床垫板固定后,再用铣外形数据铣外形;

  2、冲外形

  利用冲床冲切外形,需使用模具,并且模具上管位钉与印制板的管位孔相对应,一般选择φ3.0mm左右的孔作管位孔;

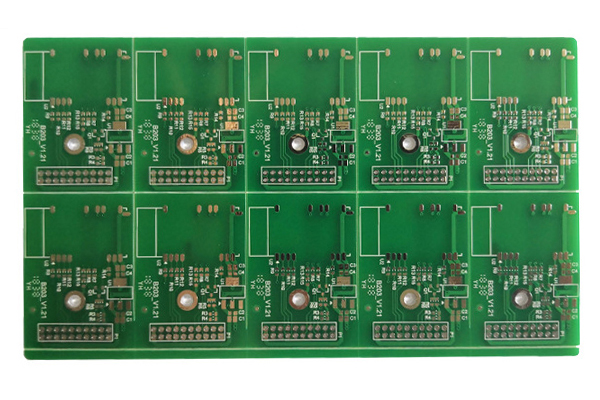

pcb外形锣板知识


  3、开"V"槽

  利用"V"槽切割机沿线路板设计的"V"槽线将印制板切割成彼此相连的几部分;

  4、钻外形

  利用钻床沿外形线处钻孔。通常开"V"槽与钻外形只作加工的辅助手段。
