当前位置:线路板厂 >> 镀金线路板 >> 镀金线路板
  • pcb镀金板,镀金pcb,镀金板
  • 产品名称:

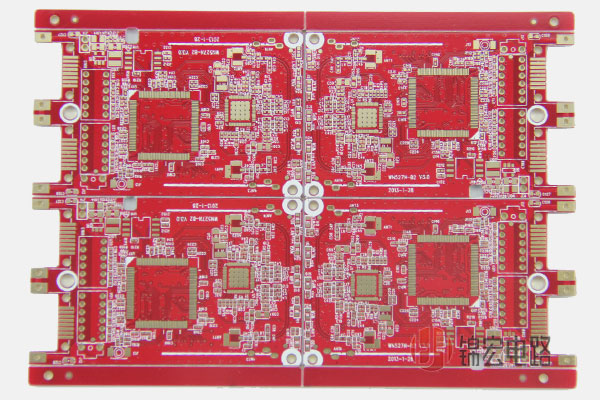

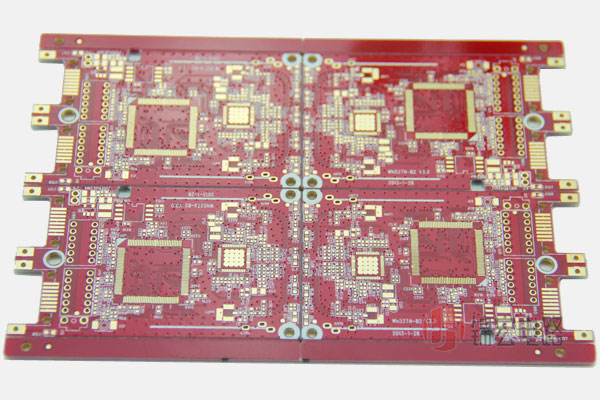

    镀金线路板

  • 产品规格:143*92mm
  • 线宽线矩:0.18mm
  • 表面工艺:镀金工艺
  • 7

全国热线

0755-23211432

产品详情

  镀金线路板制作流程:开料一钻孔一线路一沉铜、板电一外层图形转移I (制作局部电金位图形,确保无孔电金)一图形电镍金(只电镍或金,不可以电铜)一电厚金一退膜一外层图形转移2 (正片菲林制作外层线路,电金位用干膜保护)一图形电镀(显影后铜面镀铜,镀锡)一蚀刻(只蚀刻,不退锡)一外层图形转移3 (使用干膜保护电金位,其他位置露出)一退锡、退膜一AOI—丝印表面阻焊(保护线路)一字符一丝印抗化金油墨(保护局部电金)一表面处理一飞针测试一真包打包出货。



镀金线路板,多层pcb镀金电路板生产商




镀金电路板,双面红油pcb镀金线路板制作工厂
本章关联词:pcb镀金板,镀金pcb,镀金板
上一个产品:镀金电路板
下一个产品:单面镀金线路板
