线路板生产中背钻工艺是什么呢?

发布时间:2019年11月26日  点击次数:

  一、什么是线路板背钻?

  什么是PCB线路板背钻,其实背钻就是控深钻比较特殊的一种,在PCB多层板的制作过程中,例如12层线路板的制作,我们需要将第1层连到第9层,通常我们钻出通孔(一次钻),然后沉铜。这样第1层直接连到第12层,实际我们只需要第1层连到第9层,第10到第12层由于没有线路相连,像一个柱子。这个柱子影响信号的通路,在通讯信号会引起信号完整性问题。所以将这个多余的柱子(业内叫STUB)从反面钻掉(二次钻)。所以叫背钻,但是一般也不会钻那么干净,因为后续工序会电解掉一点铜,且钻尖本身也是尖的。所以电路板厂家会留下一小点,这个留下的STUB的长度叫B值,一般在50-150UM范围为好。



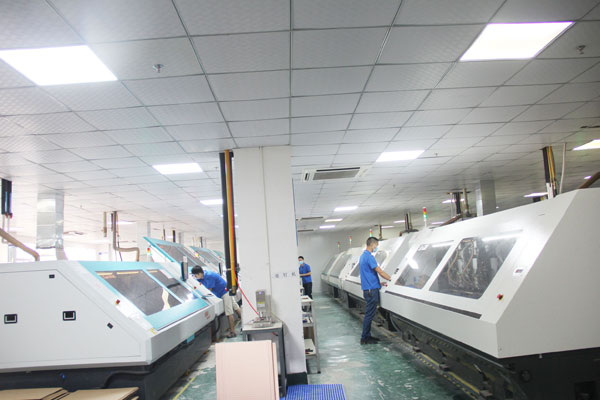

线路板,线路板背钻工艺,背钻工艺是什么




  二、线路板背钻孔有什么优点?

  1.减小杂讯干扰;

  2.局部板厚变小;

  3.提高信号完整性;

  4.减少埋盲孔的使用,降低PCB线路板制作难度。

  三、线路板背钻孔有什么作用?

  其实线路板背钻的作用就是钻掉没有起到任何连接或者传输作用的PCB通孔段,避免造成高速信号传输的反射、散射、延迟等,给信号带来“失真”研究表明:影响信号系统信号完整性的主要因素除设计、PCB板材料、传输线、连接器、芯片封装等因素外,导通孔对信号完整性有较大影响。
